1.用途

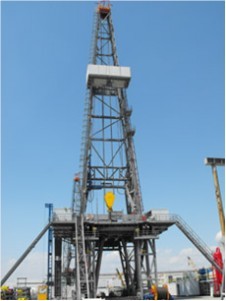

我公司拥有的一系列撬装模块化钻机，其特点传动系统为液力加机械传动模式，刹车操纵机构灵活、可靠，辅助刹车制动灵活、方便、有效，适合自动送钻的要求。结构紧凑，安装运输方便快捷，占地面积小。采用网络化、信息化技术，将电、气、液控和监控、显示一体化，实现司钻智能化和安全控制。并拥有完善的固控、井控、高压管汇系统及发电机房、机泵房、值班房配套设施。
2.主要技术参数
|
型号参数 |
ZJ40LDB |
ZJ40DB |
ZJ50DB |
ZJ70LDB |
ZJ70DB |
|
4 1/2″钻杆 |
2500-4000 |
2500-4000 |
4500－7000 |
4500－7000 |
4500－7000 |
|
5″钻杆 |
2000-3200 |
2000-3200 |
4000－6000 |
4000－6000 |
4000－6000 |
|
最大钩载kN |
2250 |
2250 |
3150 |
4500 |
4500 |
|
大钩速度m/s |
0.2~1.4 |
0~1.4 |
0~1.5 |
0~1.4 |
0~1.4 |
|
井架高度m |
43 |
43 |
43、45 |
45 |
45 |
|
井架形式 |
K型 |
K型 |
K型 |
K型 |
K型 |
|
钻台面高度m |
7.5 |
7.5 |
7.5、9 |
9、10.5 |
9、10.5 |
|
底座形式 |
旋升式 |
旋升式 |
旋升式/双升式 |
旋升式 |
旋升式/双升式 |
|
动力机型号 |
G12V190PZL-3 |
CAT3512B发电机组 |
CAT3512B发电机组 |
A12V190PZL-3 |
CAT3512B发电机组 |
|
动力机功率kW |
3×810 |
2×1250＋400 |
3×1250 |
3*1060 |
4*1250 |
|
传动形式 |
液力加机械 |
交流变频电驱动 |
交流变频电驱动 |
液力加机械 |
交流变频电驱动 |
|
传动箱型号 |
YZOJ750 |
ZJ40 |
ZJ50 |
YZ0J750 |
ZJ70 |
|
游动系统 |
5*6 |
5*6 |
6*7 |
6*7 |
6*7 |
|
绞车型号 |
JC40LDB |
JC40DB |
JC50DB |
JC70LDB |
JC70DB |
|
绞车功率kW |
735 |
800 |
1200 |
1470 |
1600 |
|
主刹车 |
盘刹 |
盘刹 |
盘刹 |
盘刹 |
盘刹 |
|
辅助刹车 |
FDWS40 |
能耗制动 |
能耗制动 |
FDWS70 |
能耗制动 |
|
主大绳直径mm |
φ32 |
Φ32 |
Φ35 |
Φ38 |
Φ38 |
|
游车大钩型号 |
YG225、DG225 |
YC225、DG225 |
YC315、DG315 |
YC450、DG450 |
YC450、DG450 |
|
水龙头型号 |
SL225 |
SL225 |
SL450 |
SL450 |
SL450 |
|
转盘型号 |
ZP275 |
ZP275 |
ZP375 |
ZP375 |
ZP375 |
|
泥浆泵功率kW、台数 |
960/2 |
960/2 |
960/2 |
1180/3 |
1180/3 |
|
液路系统工作压力MPa |
14/16 |
||||
|
气路系统工作压力MPa |
1 |
||||
|
主机质量kg |
320000 |
300000 |
350000 |
450000 |
400000 |
