1.用途

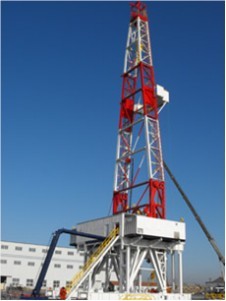

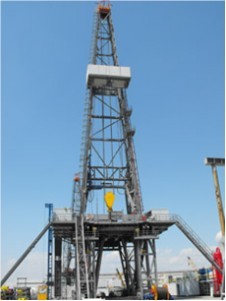

我公司拥有的一系列撬装模块化钻机,其特点传动系统为液力加机械传动模式,刹车操纵机构灵活、可靠,辅助刹车制动灵活、方便、有效,适合自动送钻的要求。结构紧凑,安装运输方便快捷,占地面积小。采用网络化、信息化技术,将电、气、液控和监控、显示一体化,实现司钻智能化和安全控制。并拥有完善的固控、井控、高压管汇系统及发电机房、机泵房、值班房配套设施。
2.主要技术参数
型号参数 |
ZJ10DB |
ZJ20K |
ZJ30K |
ZJ30DB |
ZJ40K |
4 1/2″钻杆 |
500-1000 |
1200-2000 |
1600-3000 |
1800-3000 |
2500-4000 |
5″钻杆 |
500-800 |
1100-1800 |
1500-2500 |
1500-2500 |
2000-3200 |
最大钩载kN |
675 |
1580 |
1700 |
1700 |
2250 |
大钩速度m/s |
0-1.1 |
0.2~1.5 |
0.2~1.5 |
0~1.2 |
0.15~1.36 |
井架高度m |
29 |
31 |
33 |
41 |
43 |
井架形式 |
直立套装 |
直立套装 |
直立套装 |
K型 |
直立套装 |
钻台面高度m |
2.7 |
4.5 |
5.6 |
5 |
6 |
底座形式 |
箱叠式 |
箱叠式 |
箱叠式 |
箱叠式 |
箱叠式/伸缩式 |
动力机型号 |
交流变频调速电机 |
CAT3412 DITA或C-16ATAAC |
CAT3408C DITA或2*C-16ATAAC |
交流变频调速电机 |
2*CAT3412 DITA或2*C-16ATAAC |
动力机功率kW |
230 |
485或492 |
2*396或2*392 |
500 |
2*485或2*492 |
传动形式 |
电动加机械 |
液力加机械 |
液力加机械 |
电动加机械 |
液力加机械 |
传动箱型号 |
ZJ10 |
S6610HR |
2×S5600HR |
四档JZK-190 |
S6610HR |
游动系统 |
4*5 |
4*5 |
5*6/4*5 |
5*6 |
5*6/6*7 |
绞车型号 |
JC10DB |
ZC20K |
JC30K |
JC30DB |
JC40K |
绞车功率kW |
200 |
350 |
400 |
500 |
735 |
主刹车 |
带刹 |
带刹 |
带刹 |
带刹/盘刹 |
带刹/盘刹 |
辅助刹车 |
224WCB |
224WCB |
324WCB |
324WCB |
236WCB |
主大绳直径mm |
Φ21.5 |
Φ29 |
Φ29/Φ32 |
Φ29 |
Φ32 |
游车大钩型号 |
YG70 |
YG160B |
YG225 |
YG225 |
YG225 |
水龙头型号 |
SL110 |
XSL170 |
SL225 |
SL225 |
XSL225 |
转盘型号 |
ZP175 |
ZP175 |
ZP205、P275 |
ZP275 |
ZP275 |
泥浆泵功率kW、台数 |
370 |
590/2 |
735/2 |
735/2 |
960/2 |
液路系统工作压力MPa |
14 |
||||
气路系统工作压力MPa |
1 |
||||
主机质量kg |
80000 |
86000 |
98500 |
167000 |
280000 |
