1.结构与用途

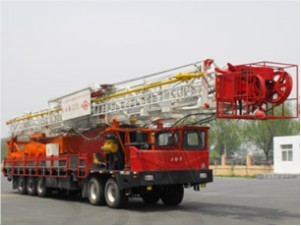

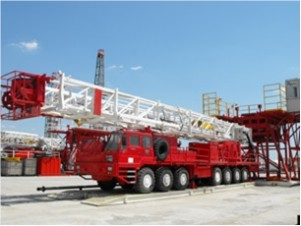

钻机车的动力、绞车、井架、游车系统及传动机构全部装载于自走式底盘上，对于提高钻井作业搬迁效率具有很大的优势。我公司拥有钻深1000米、1500米、2000米、3000米和目前世界最大级别4000米钻深系列钻机车，最大静载荷从1125～2250kN，具有作业负荷大、性能可靠、越野能力强、移运方便，等特点，适应中浅井钻井作业，并可为高寒、沙漠、高原等地区应用。
2.主要技术参数
|
参数项目 |
ZJ10/900CZ |
ZJ15/1125CZ |
ZJ20/1580CZ |
ZJ30/1700CZ |
ZJ40/2250CZ |
|
钻井井深m （4 1/2″钻杆） |
1000 |
1500 |
2000 |
3000 |
4000 |
|
大修井深m （3 1/2″钻杆） |
3200 |
4500 |
5500 |
6500 |
7000 |
|
最大钩载kN |
900 |
1125 |
1580 |
1800 |
2250 |
|
大钩速度 |
0.2-1.4 |
||||
|
井架高度m |
29 |
32 |
35 |
36/38 |
36/38 |
|
井架形式 |
桅形 |
桅形 |
桅形 |
桅形或直立 |
桅形或直立 |
|
发动机型号 |
CAT3406或 C-9 ATAAC |
CAT3408DITA或 C-15 ATAAC |
CAT3412 DITA或 C-16 ATAAC |
2*CAT3408 DITA 或2*C-15 ATAAC |
2*CAT3408 DITA 或2*C-15 ATAAC |
|
发动机功率kW |
269或261 |
354 |
485或492 |
2*354 |
2*396或2*392 |
|
液力传动箱 |
S5600HR |
S5600HR |
S6610HR |
2*S56HR |
2*S56HR |
|
传动形式 |
液力加机械 |
||||
|
游动系统 |
3×4 |
4×5 |
4×5 |
4×5/5*6 |
5×6 |
|
主大绳直径mm |
Φ26 |
Φ26 |
φ29 |
φ32 |
φ32 |
|
游车大钩型号 |
YG90 |
YG110 |
YG160 |
YG180 |
YG225 |
|
水龙头型号 |
SL110 |
SL135 |
SL160 |
SL225 |
SL225 |
|
转盘型号 |
ZP175 |
ZP175 |
ZP175 |
ZP205/ZP275 |
ZP205/ZP275 |
|
底盘型号 |
XD40/8×6 |
XD50/10×8 |
XD60/12×8 |
XD70/14×8 |
XD70/14×8 |
|
接近角/离去角 |
26°/18° |
||||
|
最小离地间隙mm |
311 |
||||
|
最大爬坡度 |
30% |
26% |
26% |
26% |
26% |
|
最小转弯直径mm |
28 |
30 |
38 |
41 |
41 |
|
运移外形尺寸m |
16.7×2.8×4.2 |
18.8×2.85×4.3 |
20.5×2.85×4.45 |
22.3×3×4.45 |
22.3×3×4.48 |
|
主机质量kg |
42000 |
50000 |
58000 |
76000 |
78000 |
|
附件质量 |
15000 |
20000 |
24000 |
32000 |
34000 |
