辽宁辽河钻探工程有限公司http://www.lhdc.com.cn/发布时间：2012-06-14 09:57:21

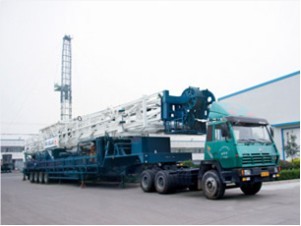

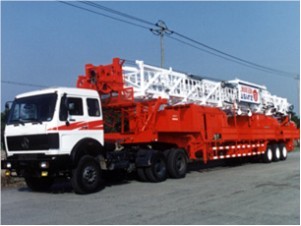

整机结构合理，高集成化，占地面积小。传动可靠。专用重载挂车，使用大直径沙漠轮胎和大轮距车桥，沙漠道路运移性好，沙漠适应性强，该钻机具备较强的防尘防沙和防高低温性能。强化安全保护和检测措施，满足HSE的规范要求。
2.主要技术参数
|
型号 |
ZJ20/1580CT |
ZJ30/1700CT |
ZJ30/1700DBT |
ZJ40/2250CT |
ZJ40/2250DBT |
|
钻井深度 m |
2000 (41/2″钻杆) |
3000 (41/2″钻杆) |
3600 (31/2″钻杆) |
4000 (41/2″钻杆) |
4000 (41/2″钻杆) |
|
1800 (5″钻杆) |
2000 (5″钻杆) |
3000 (41/2″钻杆) |
3200 (5″钻杆) |
3200 (5″钻杆) |
|
|
最大钩载 kn |
1580 |
1800 |
1800 |
2250 |
2250 |
|
大钩速度 m/s |
0.2-1.5 |
||||
|
井架高度 m |
36/38 |
||||
|
井架形式 |
桅行或直立套装 |
||||
|
钻台面高度 m |
4.5 |
6 |
5.5 |
6 |
6－6.7 |
|
动力机型号 |
DAT3412 DITA 或C-16 ATAAC |
2*CAT 3408C DITA 或2×C-15 ATAAC |
3508B+SR4B 柴油发电机组 |
DAT3412 DITA 或C-16 ATAAC |
3508B+SR4B 柴油发电机组 |
|
动力机功率 kw |
485或492 |
2*354 |
2*1000+600 |
2*485或2*492 |
2*1250+600 |
|
传动形式 |
液力加机械 |
液力加机械 |
交流变频电驱动 |
液力加机械 |
交流变频电驱动 |
|
传动箱型号 |
S6610H |
2*S5610H |
TZJ30 |
2*S5610H |
TZJ40 |
|
游动系统 |
4*5 |
5*6 |
4*5 |
5*6 |
5*6 |
|
绞车型号 |
JC20CT |
JC30CT |
JC30DBT |
JC40CT |
JC40DBT |
|
主刹车 |
盘刹 |
盘刹 |
盘刹 |
盘刹 |
盘刹 |
|
辅助刹车 |
WCB224 |
WCB324 |
DWS40 |
WCB236 |
DWS40 |
|
主大绳直径 mm |
￠29 ￠32 |
||||
|
游车大钩型号 |
YG160 |
YG180 |
YG180 |
YG225 |
YG225 |
|
水龙头型号 |
SL160 |
XSL225 |
XSL225 |
XSL225 |
XSL225 |
|
转盘型号 |
ZP175 |
ZP275 |
ZP205 |
ZP275 |
ZP275 |
|
泥浆泵功率kw/台 |
590 |
590/2 |
746/2 |
960/2 |
960/2 |
|
液路系统工作 压力MPa |
14 |
||||
|
气路系统工作 压力MPa |
1 |
||||
